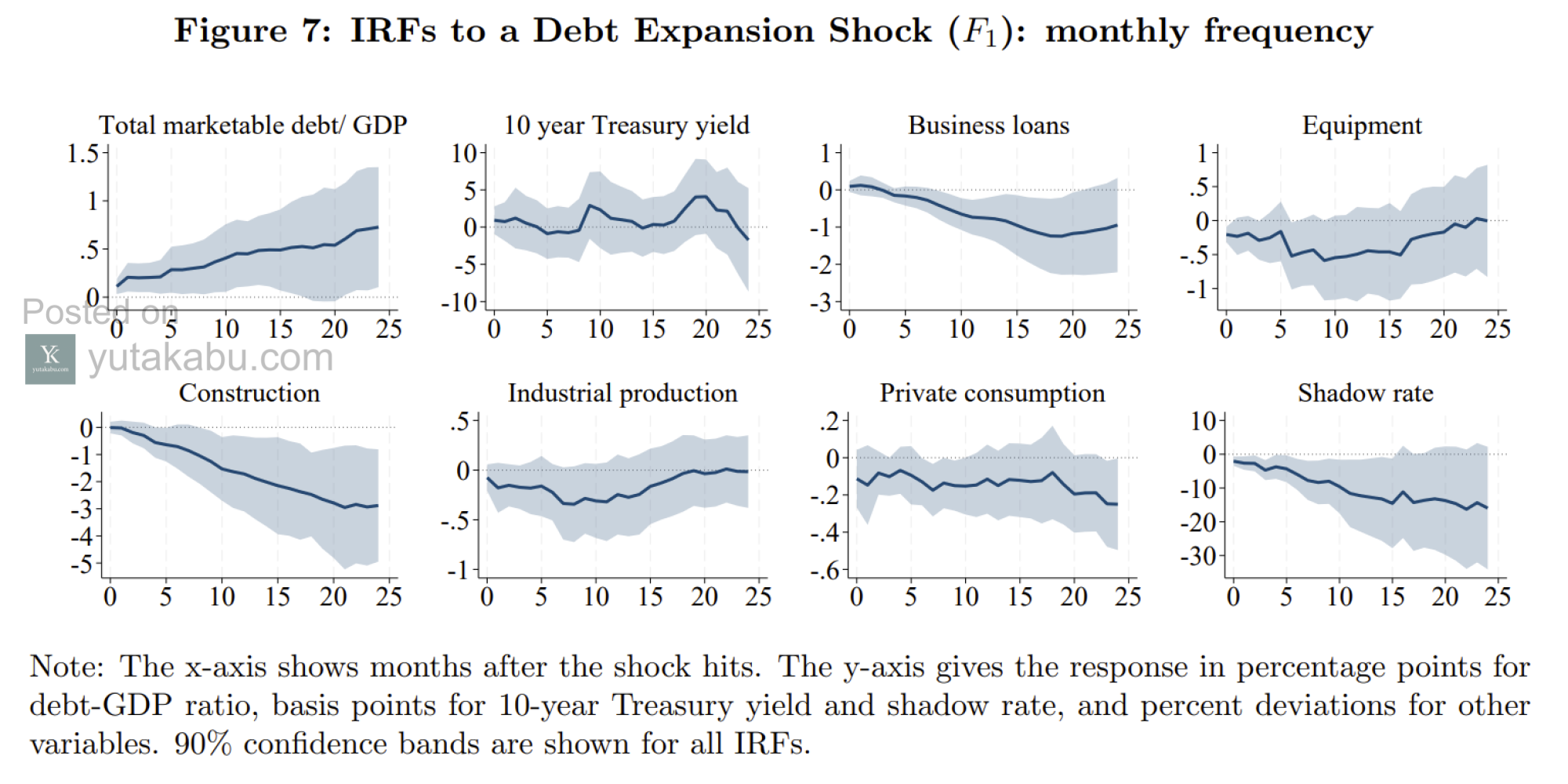

このチャートは、政府が予期せず債務の発行量を増やした際に、その後の約2年間にわたって経済の各指標がどのように動くかを分析したものです。
まず左上のグラフが示す通り、ショックの発生とともに政府の借金である債務対GDP比率が上昇していきます。これに連動して、10年物国債の利回りも即座に上昇し始めます。政府が市場に大量の国債を供給すると、それらを買い取る投資家たちが負担するリスクが大きくなります。そのリスクを相殺するために、投資家はより高い金利（リスク・プレミアム）を要求するようになるからです。
利回りが上昇すると、金融市場全体の環境が厳しくなり、民間での借入コストが高まります。中央にあるグラフ群を見ると、企業向けのローンや設備投資が目に見えて減少していることが分かります。お金を借りるコストが上がったことで、企業は新しい事業や機械への投資を控えるようになります。特に「建設投資」のグラフは非常に大きく右肩下がりに動いており、金利上昇が住宅や建設の分野に深刻で持続的な打撃を与えることを示しています。
さらに、これらの投資の冷え込みは、国全体の生産活動である「鉱工業生産」や、個人の「消費」までも抑制してしまいます。このように、政府が資金調達のために借金を増やすことは、結果として民間の活発な経済活動を市場から押し出してしまうことにつながります。経済学ではこれを「クラウド・アウト」と呼び、実体経済の成長を妨げる要因となります。この一連のグラフは、政府の債務拡大が金利の上昇を招き、最終的に投資や生産、消費といった経済の基礎体力を弱めてしまうメカニズムを丁寧に証明しています。
